合理确定FFU系统MAU+FFU+DC静压箱相对压力值

2019-01-07 09:10:29 admin

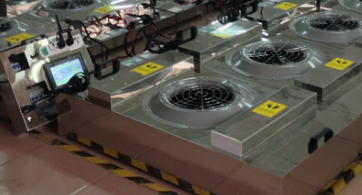

洁净空调MAU+FFU+DC 系统中FFU 静压箱的相对压力进行了分析讨论。并通过理论计算,提出了合理的设计参考值。由此得出了类似系统中干盘管风压阻力的合理设计值。由于其具有温度分区域控制、布局灵活、FFU 负压密封、节约回风输送能等特点,十分适合电子厂房热湿比大(热负荷极大、而散热量小)、回风量大、大面积净化的特点,因而广泛应用在电子厂房设计中。在实际设计、工程安装过程中,笔者接触这类系统也不少,发现目前很多类似项目在设计工程中缺乏明确的依据、数据作为参考(规范没有详细的规定及要求),甚至很多项目存在设计与规范有抵触的现象。因此,有必要对一些问题做进一步探讨。
1 FFU静压箱内压力问题
1.1负压形成的主要因素
FFU 上部静压箱相对于室内为负压,可起到负压密封的作用。这也是FFU 系统的一个公认的优点。当然在MAU+FFU+DC 亦是如此。
但是,一般工程项目中FFU 静压箱相对于室外亦是负压(为此笔者曾做过测试 )。特别是
MAU+FFU+DC 系统中FFU 静压箱内,由于回风经过干盘管,存在较大风压损失(有资料或者普遍认为 30  Pa  ~50  Pa[1 ],第 2 节将做具体分析);在保证室内一定正压值的情况下(如按照规范洁净区与非洁净区不小于 10 Pa)势必造成FFU 静压箱内相对于室外成负压。例如:若洁净室内保证+10 Pa(相对室外非洁净区),回风孔板和回风夹道风压损失 5 Pa,若干盘管风压损失为 40 Pa,则可知静压箱内压力为- 35  Pa(相对室外非洁净区)。
因此,我们可得到一个结论,同时也有一个问题。第一,造成静压箱内负压的主要原因是干盘管的风压损失(回风夹道和孔板阻力损失相对小得多)。第二,静压箱内(相对室外非洁净区)负压是否合理
1.2对静压箱内负压的讨论
FFU 上部静压箱相对于室内为负压,可起到负压密封的作用,这对保证洁净区内的洁净度无疑是起积极作用的。但是相对于室外非洁净区(一般是技术夹层)为负压,必然导致室外空气直接泄漏到静压箱内,影响FFU 过滤器使用寿命,这无疑是有害的或者叫做不利因素。
这种情况,其实就相当于将FFU 置于负压段(相对室外非洁净区)。这与 GB 50073-2001《洁净厂房设计规范》条款有所冲突。
其一,第 6 . 4 . 1 条规定中效(高中效)空气过滤器宜集中设置在空调系统的正压段,其原因是因为考虑到负压段易漏气(见条文说明);何况FFU内一般都是高效或者超高效过滤器。
其二, MAU+FFU+DC 系统新风,都是经过高效过滤器过滤后与洁净回风在静压箱内混合,说明静压箱内仍然是洁净区,至少是准洁净区(这个可以通过计算可知)。第 6.2.2 要求,不同等级的洁净室以及洁净区与非洁净区之间的压差,应不小于5 Pa,洁净区
与室外的压差,应不小于 10 Pa。
在工程设计中,必须从经济性(包括造价与运行)、先进性(技术方面)、节能等多方面加以综合比较,才能得出合理与否。不能单纯从某一方面去看,大多数设计工程设计中规范在选择技术手段、确定某个参数的时候都是遵循这个原则的,因此,
FFU静压箱内相对于室外成一定的负压具有合理的(见下面具体的计算分析),这也与工程设计指导思想是一致的。问题关键是如何确定这个负压值?我们暂且称为经济值,这个值的合理性、经济性才是我们最关心的。
